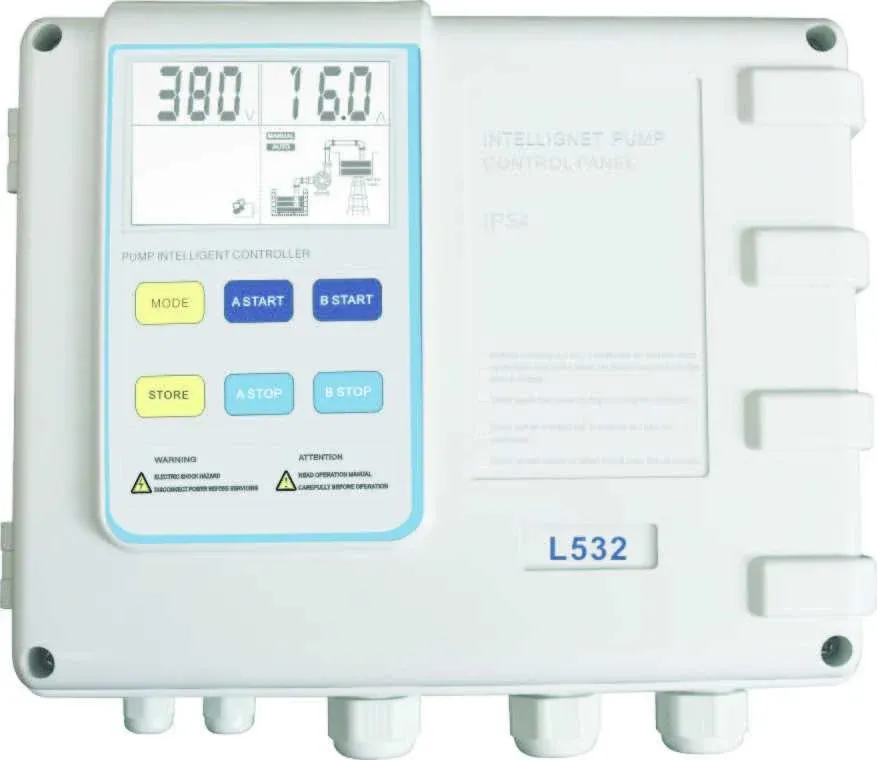

derinkuyu pompalarının ve pis su pompalarının kontrolü ve koruması amaçlı kullanılan kolay bir kullanıma sahip programlanabilir bir kontrol ünitesidir.
TOU-S02 bir çok farklı elektriksel bağlantılara uygun bir paneldir. Diğer ON/OFF panolardan farklı olarak en önemli özelliği herhangi bir prob veya
elektroda gerek duymaksızın çok hassas bir kuru çalışma koruması vardır.
|
Temel Teknik Özellikler |
|
|
Kontrol karekteristiği |
Çift sıvı seviye kontrolü |
|
Basınç kontrolü |
|
|
Kontrol metodu |
Manuel / Otomatik |
|
Sıvı seviye kontrol karekteristiği |
Flatör ve seviye probları |
|
Basınç sensörü kontrol karekteristiği |
Basınç anahtarı (N/K) ve basınç tankı |
|
Temel Teknik Bilgiler |
|
|
Çıkış gücü |
0.75KW-5.5KW (1HP-7.5HP) |
|
Çalışma Voltajı |
AC380V/50HZ Üç faz |
|
Aşırı yüklenmede kesme süresi |
5s-5dk |
|
Faz kaybında kesme süresi |
2s |
|
Kısa devrede kesme süresi |
0.1s |
|
Aşırı/yüksek voltajda kesme süresi |
5s |
|
Kuru çalışmada kesme süresi |
6s |
|
Aşırı yükte tekrar devreye girme süresi |
30dk |
|
Aşırı/yüksek voltajda devreye girme süresi |
5dk |
|
Kuru çalışmada tekrar devreye girme süresi |
30dk |
|
Aşırı voltaj değeri |
437 V |
|
Düşük voltaj değeri |
323 V |
|
Seviye bilgisinin iletilebileceği max mesafe |
1000m |
|
Koruma fonksiyonları |
Kuru çalışma Aşırı yük Ani voltaj yükselmesi Düşük voltaj Yüksek voltaj Pompanın bloke olması Kısa devre, paslanmaya karşı koruma |
|
Temel Uygulama Bilgileri |
|
|
Çalışma sıcaklığı |
-25 -- +55 |
|
Çalışma nem oranı |
20% - 90%RH, damlama olmamalı |
|
Koruma sınıfı |
IP54 |
|
Çalışma pozisyonu |
Dikey |
|
Pano boyutları ( L x W x H) |
31 x22 x12 cm |
|
Pano ağırlığı (net) |
1.3kg |
|
RS485 teknik bilgiler |
|
|
Haberleşme |
RS485 Bus Interface: asynchronism semiduplex |
|
Baud rate |
1200 bps¡2400 bps¡4800 bps¡9600bps Default: 9600bps |
|
Protokol tipi |
MODBUS Protokol (RTU) |
| HP (Beygir Gücü) | : | 1 Hp |
| Volt | : | 380 |
